Toestellen van SAJ
Ondersteunde apparaten
| Type omvormer | Modellen/Serie | Modbus TCP | RS485 | Curtailment |
|---|---|---|---|---|
| PV | R5, R6 | ✔️ | ✔️ | ✔️ |
| Hybride | H2, HS2, CHS2 | ✔️ | ✔️ | ✔️ |
| Hybride | HS3 | ✔️ | ✔️ | |
| Hybride | H1 | ✔️ | ✔️ | |
| Batterij | AS2 | ✔️ | ✔️ | n.v.t |
| Batterij | AS1 | ✔️ | n.v.t |
Batterij -en hybride omvormers van de eerste generatie (SAJ AS1 en SAJ H1) hebben een beperkte communicatiesnelheid.
Bij de controlemodus "Maximaliseer zelfverbruik" wordt daarom aanbevolen om Slimmie deze omvormers niet actief te laten aansturen.
Voorwaarden
Energiemeter bij hybride -of batterijomvormers
Bij hybride -en batterijomvormers wordt een installatie met gepaste energiemeter(s) aangesloten op de omvormer aanbevolen. Wanneer geen energiemeters geplaatst worden dient dit ook correct geconfigureerd te worden in de instellingen van de omvormer.
Bij de AS1 kan de energiemeter niet uitgeschakeld worden en dient deze op Single-phase (config A) ingesteld te worden wanneer er geen energiemeters aangesloten zijn.
Software versies
| Apparaat | Softwareversie |
|---|---|
| eSolar AIO3 | Mod. v1.213 |
| AS1 | Displ. v3.100 / v1.029 - Ctrl. v5.063 |
| H1-3~6k-S2 | Displ. v2.129 / v3.030 - Ctrl. v1.377 |
| H2/HS2/AS2 Mono | Displ. v6.080 - Ctrl. v1.041 |
| H2/HS2/AS2 Tri | Displ. v1.100 - Ctrl. v4.155 |
| H2-15~30K | Displ. v8.071 - Ctrl. v3.271 |
| CH2-29.9~50K-T4~T6 | Displ. v1.365 - Ctrl. v5.703 |
Aansluiting
De communicatie verloopt via Ethernet of RS-485 seriële bus.
Ethernet
Voor Ethernet is steeds een eSolar AIO3 module vereist.
Het wordt afgeraden om de omvormer via draadloze netwerkverbinding (WiFi) of Powerline-adapters te verbinden met het netwerk.
Deze verbindingswijzen kunnen tot vertragingen en storingen zorgen.
Opzoeken IP -of MAC-adres
Het MAC-adres of IP-adres van de eSolar AIO3 module kan achterhaald worden via de SAJ Elekeeper App
- Open de SAJ Elekeeper App en log in
- Kies onder het Tab 'Dienst' voor de optie 'Configuratie op afstand
Geen installateur account? Ga dan naar 'Mijn' en kies eveneens 'Configuratie op afstand' - Kies 'Bluetooth' als verbindingsmethode
- Selecteer de Bluetooth-module
- Kies de Communicatiemodule uit de Apparatenlijst

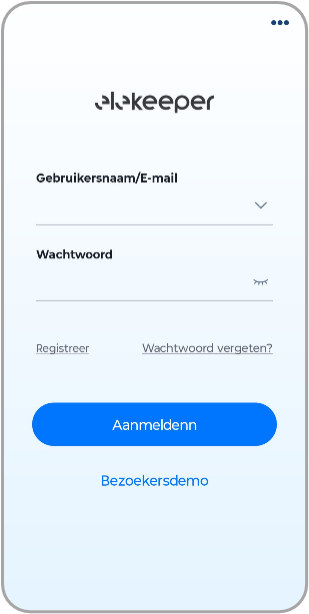

Elekeeper Login

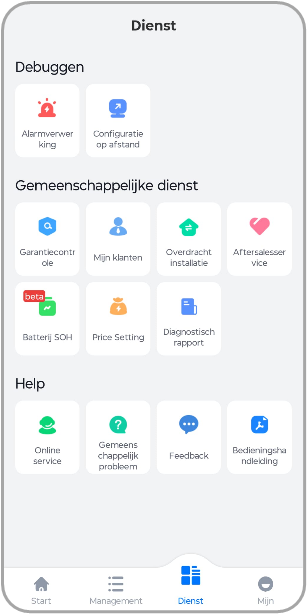

Configuratie op afstand

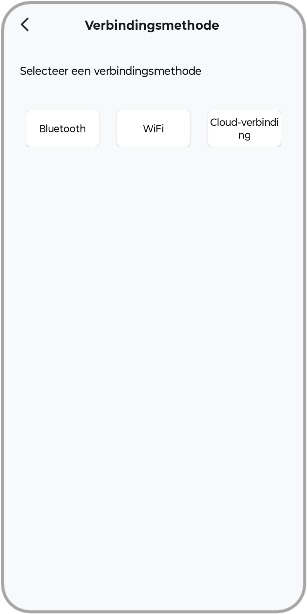

Bluetooth

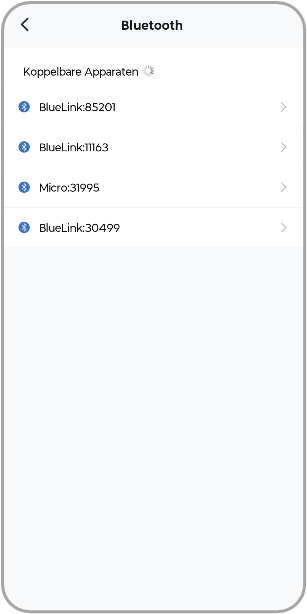

Koppelbare Apparaten

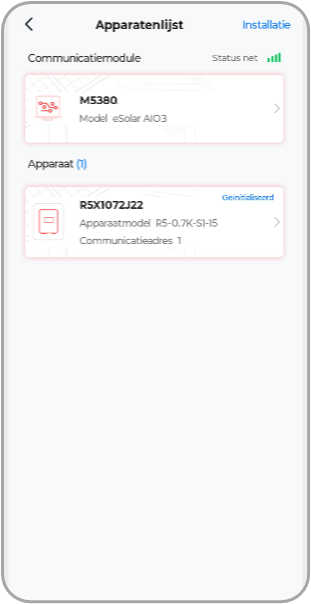

Apparatenlijst - Communicatiemodule

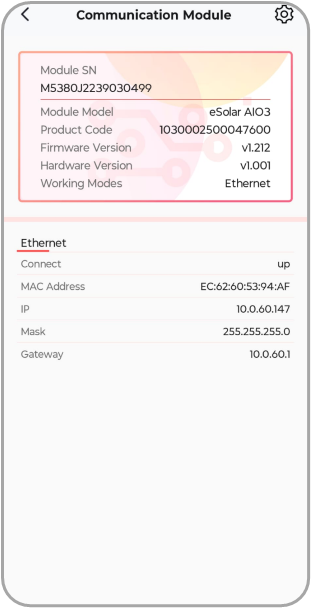

Details Communicatiemodule
1 of 6
Configuratie
Er is geen verdere configuratie van het toestel vereist.
Na aansluiting van de SAJ toestellen kunnen deze via de Apparaatwizard⇱ van de lokale configuratie interface worden toegevoegd.
Probleemoplossing
De omvormer volgt het verwachte instelpunt niet
Probleem: De omvormer reageert niet zoals verwacht op de sturingscommando's van Slimmie
Mogelijke oorzaken:
- De energiemeter aangesloten op de omvormer heeft geen correcte meting
- De firmwareversie van de omvormer is verouderd
- De SAJ AI Saving werkmodus is geactiveerd
